1.运算放大器的等效负反馈模型

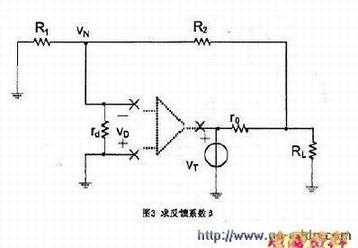

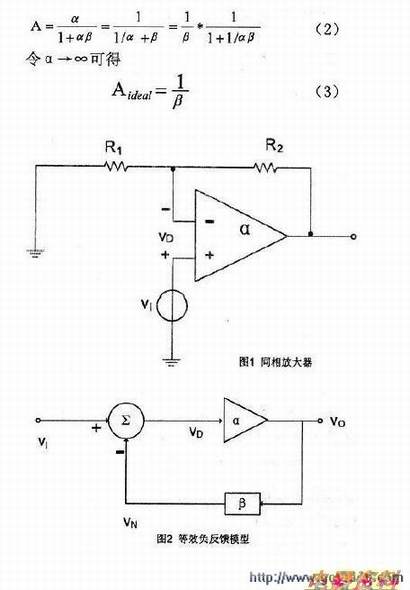

分析图1所示的放大器，这是一个典型的负反馈系统，将它等效成图2所示的负反馈电路的基本结构。其中α为该放大器的前向增益，称为该运算放大器电路的开环增益。β为该反馈网络的增益，称为该运算放大器电路的反馈系数。为了求出B，除去全部输入源，切断运算放大器并用它的输入rd和输出r0代替，以保持相同的状况。然后，经由r0外加一个测试源vT，如图3所示，求出跨在rd上的差值vD，则
该式容易整理成
现在来分析图2的负反馈系统。根据控制理论知识可得该系统的闭环增益
将式（1）代入式（3），并令rd→∞ ，r0→0得到理想情况 Aideal=（R1+R2）/R1 这与用理想模型得出的结果是一致的。 对于运算放大器电路，可以用同样的方法求得反馈系数，并建立其负反馈电路模型（该模型与同相电路是不同的，因为输入是加在同一个电路的不同点上），从而得出A和Aideal的值。
