逻辑是研究数字电路的一种方法,常见的逻辑电路有三类,即:用逻辑符号实现的组合逻辑门电路、用开关实现的逻辑电路、用或三极管实现的逻辑电路。
第一类:由组合逻辑门电路写函数表达式解题方法:先局部、后整体、再化简。

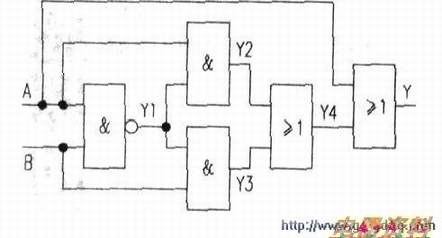

例1:已知下图所示,试写出输出端Y与输入端A、B闯的函数关系式并化简。

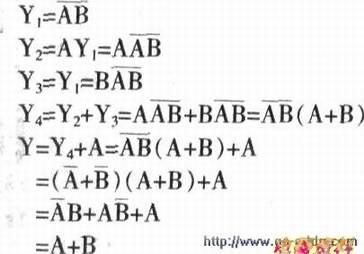

解:根据上述方法有:
