笔者认为线圈在流过时,会产生磁化现象,其量的大小会随着工作电流的大小变化而变化。电流为零时,电感量最大。因而谐振式的谐振点会因电流变化而产生偏移,影响效果。因此该种形式的滤波只能用于负载电流变化小的场合或稳定的负载,如纯。

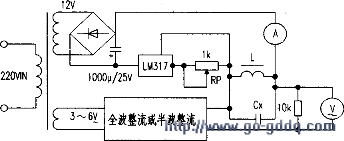

下面介绍一种谐振的选取方法(实验电路见附图):
l.先测量将要工作的电路中的电流。
2.选择与实际工作电路中相同的整流形式(全波整流或半波整流)。
3.调整实验电路中的可变Rp,使电流表中的读数等于实际工作电流。
4.调整Cx的大小,使表中的读数最小。
经过上述实验,选取的Cx与电感L便可直接移植到实际的滤波电路中工作了。
