广播接收机测试中,不合格项出现几率最多的是辐射干扰超出标准限值。我们在谐振回路位于内部的向本地振荡级注入信号处串联接入一只合适,成功解决辐射干扰超出标准限值同题,此方法既便利又经济。
音频广播接收机及相关设备的干扰特性限值和测量一般有三项:
端干扰;天线输入端干扰电压;辐射干扰。

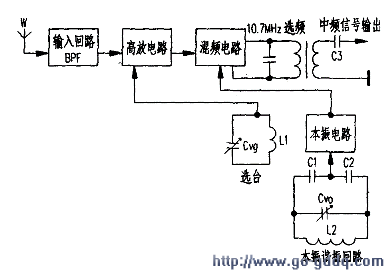

调频广播接收机辐射干扰的源头主要是本振及其谐波(调频头工作原理框图如下图所示)。本振信号如果幅度过大,本振及其谐波可以通过多种途径向外辐射。如机板通过空间向外辐射;通过天线或音频端口向外辐射。
根据干扰源头及其辐射途径,可以用多种方式来抑制或降低辐射干扰强度。如对怀疑有辐射的部位加以屏蔽,堵住辐射空间途径;在天线输入端口和音频输出端口串入磁珠或高频小:在机内相互连接的导线上加套铁氧体磁环等措施来抑制辐射。如果想在天线回路串入高频小时,电感量取值宜在0.5μH以下,否则收音机灵敏度会大大降低,严重影响正常收听效果。
上述对辐射干扰的抑制办法存在的缺陷是:实际上并未确切判断产生辐射干扰的真实部位和途经。
因此抑制办法难以做到对症下药。
要么将所有抑制办法全用上,要么~个一个办法试验下去。直至测试合格为止。这样生产成本会很高,或者整改测试要花费很多时间。有的抑制方法,比如屏蔽接地的措施,批量生产是有困难的。
抑制辐射干扰既省时,又经济的措施是在本振谐振回路向本振级注入位置接入一只阻值恰到好处的l/8W。以下用整改实例来证明这一点。
某国产出口具有AM/FM功能的收音机,在3m开放场对调频工作段测得的辐射电场数据见表1。
谐于/M | 频率/MHz | 读数/dBμV/m | 天线因子/dBμV | 电缆损耗/dBμV | 结果/dBμV/m | 限值/dBμV/m | ||
H | V | H | V | |||||
87.3 | 98 | 20.3 | 19.3 | 7.7 | 2.O | 30.3 | 29 | 60 |
196 | 19.6 | 18.2 | 10.6 | 2.8 | 33 | 31.6 | 52 | |
294 | 14.6 | 12.5 | 13.4 | 3.4 | 31.4 | 29.3 | 52 | |
98.3 | 109 | 26.8 | 32.3 | 8.1 | 2.1 | 37 | 42.5 | 60 |
218 | 20.3 | 24.9 | 11.3 | 2.9 | 34.5 | 3g.1 | 52 | |
327 | 28.g | 29.8 | 14.1 | 3.5 | 46.5 | 47.4 | 56 | |
108.3 | 119 | 31.8 | 3g.5 | 8.1 | 2.1 | 42.O | 49.7 | 60 |
238 | 32.6 | 37.6 | 11.7 | 2.9 | 47.2 | 52.2* | 52 | |
357 | 23.1 | 25.1 | 15.1 | 3.7 | 41.9 | 43.9 | 56 |
测试引用标准:GBl3837-2003(EN55013),收音机工作模式:FM/市电供电。
测试数据显示,当收音机在108.3MHz位置时,其本振频率119MHz的二次谐波238MHz辐射超标,需要整改后重测。
为了使调频收音机在88~108MHz接收范围内,其本振频率和本振频率的谐波测试结果都满足表1要求,且合格以后还有6dBμV以上富裕量f多数出口认证代理机构对开放场测试有6dB富裕量要求)。整改方法是将IC CD2003P第(13)脚(FM本振)的铜箔断开,并串联接入一只47Ω l/8W(如下图所示)。

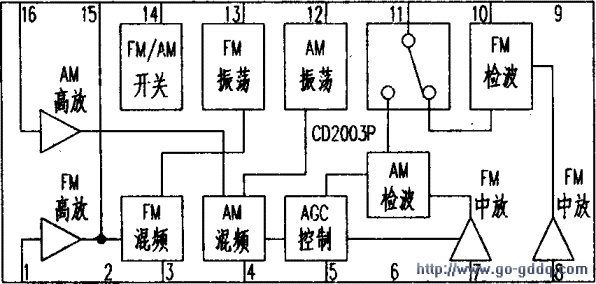

lCl CD2003P内部框图如图所示,CD2003P引脚功能见表2。
引脚 | 符号 | 功能 | 引脚 | 符号 | 功能 |
① | INFMR | FM射频输入 | 9 | GNDOUT | 输出回路地 |
② | GNDIN | 输入回路地 | 10 | QUAD | 移相网络 |
③ | OOTFMM | FM输出 | 11 | OUTDET | 检波输出 |
④ | OUTAMM | AM混频输出 | 12 | OSCAM | AM振荡 |
⑤ | AGC | AGC控制 | 13 | OSCFM | FM振荡 |
⑥ | VGC | 14 | SW | AM/FM控制 | |
⑦ | INAMI | AM中频输入 | 15 | TUNFM | FM调谐 |
⑧ | INFMI | FM中频输入 | 16 | INAMR | AM射频输入 |
整改测试结果合格后。在88一108MHz整个调频段频率复盖范围内。本振频率和本振频率的谐波都无超标点捕捉到,且富裕量都大干6dBWV/m。
需要说明的是。在FM本振谐振回路向Ic对应引脚串入电阻后,会降低收音机的灵敏度和频率复盖范围。
对于振荡是低端弱,高端强的收音机,采取抑制措施后。收听低端电台时灵敏度较低,甚至有可能进入死区,收不到电台。相反对于频率低端振荡强,高端弱的收音机,收听高端电台时,灵敏度有所降低,严重时甚至收不到电台。因此串联接入的电阻阻值尽可能小些。设计人员在布线时,最好是在本振注入处留一个电阻接入的位置。先连接一根跳线保证电路正常工作。如果测试遇有辐射干扰超标情况,再以阻值恰到好处的电阻取而代之。
