气体中，氧气传感器因工艺复杂，价格、配套昂贵，在实验室一般见不到氧浓度测试设备。本文的氧气传感器是通过多次实验制成的。该传感器能直接测量常见气体中氧气浓度。在通过适当转换后可间接进行液体溶氧含量测量，实用性强。取材制作容易。
性能稳定，信号输出大。氧浓度测试无需电子电路。接上适当表头就可进行观察。若要进行自动控制，无需价格昂贵的精密运放，普通电路完全胜任，当然测试精度比国家同类产品低些。
传感器原理
利用电化学原理。用下面两种不同的材料配上适当的电解液，即可构成一种专用于测量气体中氧气浓度的原电池：
锌/氯化铵溶液或KOH/碳电极（+）空气上面结构中的锌构成原电池的负极。暴露在空气中的碳电极构成原电池的正极。中间电解液为氯化铵溶液（或KOH溶液）。当被测空气中含有氧气时，在电极的表面即可形成如下的反应：
在阴极锌板上起：
的反应。
的反应
两极反应的结果：
在溶液中有Zn（OH）2沉淀形成，当NIL+存在时，OH-与之作用生成NH3，其次为Zn（NH3）2++，于是成为Zn（NH3）2CL2，溶解于液体之中。
全部反应如下：

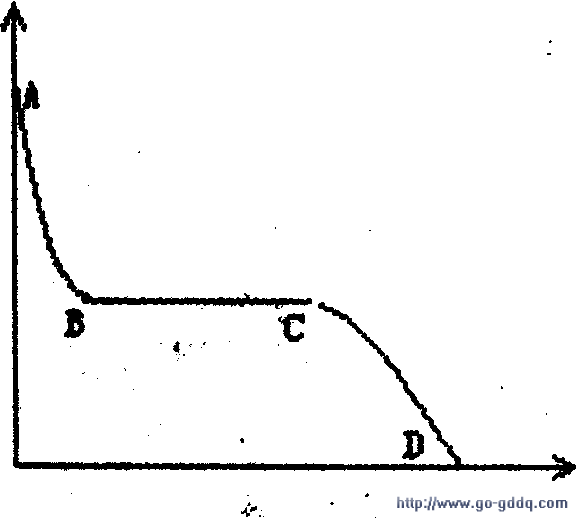

如果被测空气中氧浓度稳定，在传感器接上适当的之后，输出（或者）随时间变化的曲线如图1所示。图l曲线中。起初电压较高，这是由于碳质阳极表面预先吸附大量的活化氧聚集形成的。随电流输出，碳极表面氧急剧消耗，电压迅速下降，这是放电曲线的最初部分AB。当碳极表面吸着的氧一经消耗，被测空气中的氧重新吸附于碳极表面，被碳极表面活化。
发生起电作用，继续输出电流。由于碳极表面吸着氧并活化的速度有一定限度，在一定的氧浓度与温度下达到动态的平衡，原电池将输出稳定电流，此阶段，对应曲线的BC段。在被测氧浓度增大时，平直线段对应数值向上平移。在新的浓度与温度下达到动态平衡。反之则下移。在相同温度下，BC段电流数值与浓度成对数比例关系，传感器工作时就工作于曲线的BC线段上。在经过一定时间使用后，即使被测气体浓度未变输出也会下降，直至有效原料消耗殆尽。传感器输出变为O，在附图中对应CD线段。传感器已报废。
在上述原理中。NH4CL的作用为溶解氢氧化锌，减少Zn++的活动量，增加导电性。电解液也可用KOH，作用类似NFLCL，使氢氧化锌成为K2zn02而溶解。使用时，循环管道需加入C02过滤器，对KOH的质量要求比较高。
