提出这一问题看是多电解器的极性不容忽视余。但在实际的电子产品中常会遇到这种情况。一些设计人员会关注电解器的耐压,但往往忽略了它的极性。而电解电容器在电路中一旦接错极性,短时间很难发现。
一台DVD机,就是在使用一年后出现故障了,才发现电路中极性接反的电解电容器已经损坏。可见大公司的质量管理部门也难于发现这种错误。

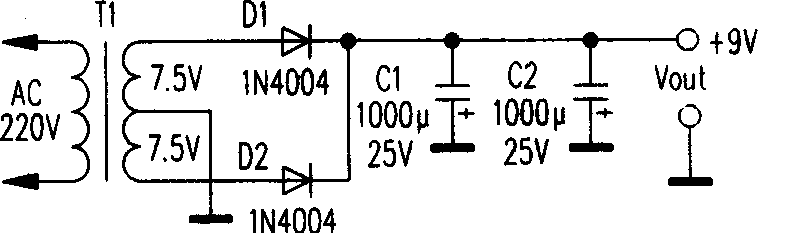

实际上。电解电容器极性接错后仍可工作,只是好景不长而已。如上图的,电解电容器极性接反。虽然在投入的初期,电容器会发热。但不会立刻出现故障。这时,在输出端的直流Vout中会有400mYp-p的纹波电压,而在正确的连接下,此纹波电压在1mV以下。

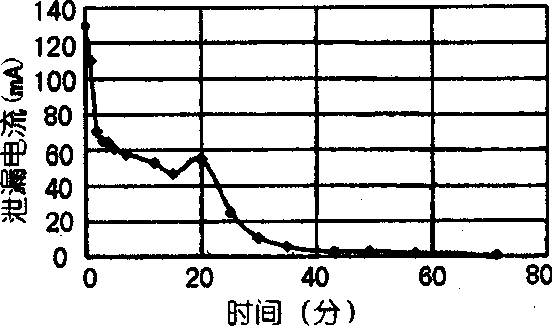

在反接工作一小时后(相当于老化,约30分钟后已不再发热),输出端的纹波电压巴下降到20mY以下。但是,如果在反接状态下继续工作下去。经过一年左右,正、负极间绝缘性能会越来越差。最后短路。下图是反接电容器中泄漏的实测结果。可见刚开始工作时泄漏电流达130mA,而半小时后已下降到1mA以下。这种情况下的工作寿命约1年。如果要及时发现反接问题,只有作加速老化试验才行。
顺便要提及的是铝电解电容器外壳上印有白线的一端为负极,而钽电解电容器正相反,表面印有白线的一端是正极。当然这两种电解电容器都是长引脚为正极。
