晶闸管（可控硅）在交流电路里的工作特点

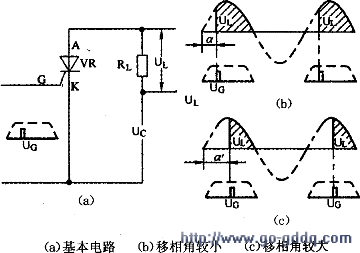

　　晶闸管接在交流中的情形如图所示，Uc为交流，RL是。

　　在Uc的正半周，如在门极（控制极）与阴极之间加入触发脉冲Uc,则VR导通。

　　在Uc的负半周，由于阳极（控制极）与阴极之间施加的是反向电压，故VR截止。

　　从晶闸管开始承受正向电压到出现触发脉冲之间对应的电角度α称为移相角。比较图（b）和图（c）可知：α较小时，负载上得到的平均电压UL较大；反之，如将移相角增大为α，则UL较小。

　　所以，改变移相角的大小，就可以调节负载所得到的平均电压了。
