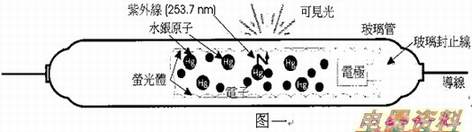

冷阴极灯管(图一所示)在一玻璃管内封入隋性气体Ne+Ar混合气体，其中含有微量水银蒸气(数mg)，并于玻璃内壁涂布萤光体，于二电极间加上一高压高频电场，则水银蒸气在此电场内被激发即產生释能发光效应，放出波长253.7nm的紫外线光，而内壁的萤光体原子则因紫外线激发而提升其能阶，当原子反回原低能阶时放射出可见光(此可见光波长由萤光体物质特性决定)。
二、SOG s on glass coating 旋转涂布玻璃
为半导体制程上主要的局部性平坦化技术。SOG是将含有介电材料的液态溶剂以旋转涂布(spin Coating)方式，均匀地涂布在晶圆表面，以填补沉积介电层凹陷的孔洞。之后，再经过热处理，可去除溶剂，在晶圆表片上留下固化(Curing)后近似二氧化硅(SiO2)的介电材料。
三、RSDS(微幅差分信号)与LVDS(低压差分信号)初步知识
Low voltage differential(有差别的) signal(信号)和Reduced(缩减,减少) Swing(摆动,摇摆) differential signal, 国内好像尚无正式称呼，姑且我称它为低压差分信号和微幅差分信号。虽然两种solution(解决,解答,解决方案)不同，但实质大同小异，目的就是为了降低(电磁干扰)，具体来说LVDS用于显卡和驱动板上T-con????之间的通信，RSDS用于T-con和源驱动芯片????的通信。目前的T-con都已集成了LVDS的接受端和RSDS的发射端。以笔记本电脑为例，显卡信号首先送入LVDS发射端芯片，经处理后，原来的18位RGB信号，3位控制信号????和一位时鐘信号共22位信号就变成了8位信号，而且这8条线分成4对，每对互相缠绕后送入T-con芯片（为什么要互相缠绕呢？学过物理的人应该知道这样能使每条线產生的磁场互相抵消，注﹕每对线中的形成回路）。同时将幅度降为几百毫付。
要知道液晶显示器和主机间的通讯量是巨大的，非常高，如果不采用LVDS和 RSDS，產生的EMI足以使显示不正常，要是在笔记本电脑，还会干扰其他部件工作。
采用Lvds和rsds后,好处有﹕1。减少EMI. 2.减少接口连线3降低电压4。工作频率可以达到455Mbps(XGA)，5 减少空间
备注﹕LVDS和 RSDS其实就是两个，如果T-con不集成，它们就是一对一对使用，如果集成，就先搞清楚T-con型号，然后选择合适的LVDS发射芯片和RSDS接受芯片。
T-con就是Timing(安排时间) Control(控制,支配),液晶的时序控制器，也是液晶驱动板上最重要的部件。
