压频转换器(VFC)如何工作

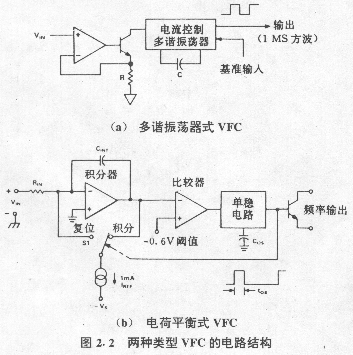

VFC 有两种常用类型：多谐式(如AD537)和电荷平衡式(如AD650)，见图2.2。
(a) 多谐振荡器式VFC
(b)电荷平衡式VFC

图22 两种类型VFC的结构

    多谐振荡器式VFC把输入转换成，电流要对器进行充电，然后通过比较器和触发电路对器放电。用稳定的基 准设置切换阈值电压，具有单位传号空号比(markse ratio，简称MS)的输出与输入信号成正比。
    电荷平衡式VFC由一个积分器、比较器和精密电荷源组成。将输入信号加到积分器充电。当积分器输出电压达到比较器的阈值电压时，电荷源被触发并且有固定的电荷从该积分器中被迁移。电荷放电的速率一定与被施加的电压相一致，因此电荷源被触发的频率与积分器的输入电压成正比，见图2.3。
    多谐振荡器式VFC简单、便宜、功耗低而且具有单位MS输出(与某些传输介质连接非常方便)。其缺点是精度低于电荷平衡式VFC，而且不能对负输入信号积分。
    电荷平衡式VFC比较精确，而且负输入信号也能对输出有贡献。它的缺点是对要求较高，(输入端通常都是运放的输入端)具有低的，其输出波形为脉冲串而不是单位MS方波。
