推换电路中的“交越”失真

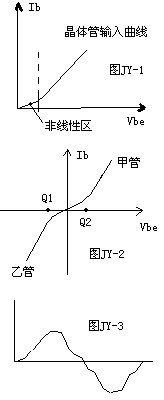

  图JY-1是输入特性曲线，从图中我们可看出它的起端是非线性的，在推换中晶体管工作在状态（零偏置），因两管输入信号相差180度，那么两管喝起来的输入特性曲线如图JY-2所示。如果两管的工作点在O点（Vbe=0V）时，由于输入特性曲线的起端是非线性的，所以当输入信号较少时，输出波型就会引起如图JY-3所示，我们称这种失真为交越失真。
如果我们给两管一定的正向偏置Vbe，就可避开输入特性曲线的非线性部分，如图JY-2的Q1和Q2点，这样就可解决了交越失真的问题了。在一般情况下，将上下两管的静态工作调为6-8MA就可避免交越失真的发生。
