一、输入回路

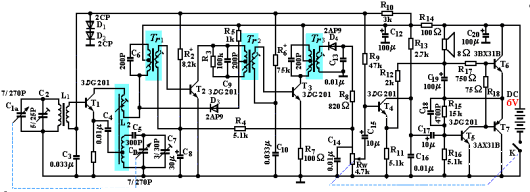

从磁性天线感应的调幅信号送入C1a、C2和L1组成的输入回路进行，选出所需接收的电台信号，通过耦合送入变频管T1的基极。
二、变频级
变频级是由一只T1同时起本振和作用的自激式变频电路。本振回路由L2、C7、C5、C1b组成，它是互感耦合共基调射式的LC振荡电路。L2抽头是为了减小晶体管的对振荡回路的影响。本振信号通过耦合C4从T1的射极注入，它与输入回路耦合到T1管基极的高频调幅信号在T1管中混频，由集电极调谐回路（中周）选出二者的差频即465k的中频信号，然后再将中频信号送入中放电路去放大。
为了提高电路的稳定性，兼顾变频和振荡性能，静态工作一般取为0.3～0.4mA。为了保证在降低时，本机振荡仍能稳定工作，变频级基极偏置电路采用了相应的稳压措施，即利用两只硅D1、D2进行稳压（1.4V左右）。
三、中放级
中放级由T2、T3组成两级单调谐中频选频放大电路。各中频均调谐于465kHz的中频上，以提高整机的灵敏度、选择性和减小。第一级中放(T2)加有自动增益控制，以使强、弱台信号得以均衡，维持输出稳定。中放管采用了硅管，其温度稳定性较好，所以采用了固定偏置电路。T2管因加有自动增益控制，静态电流不宜过大，一般取0.2～0.6mA；T3管主要要提高增益，以提供检波级所必须的功率，故静态电流取得较大些在0.5～0.8mA范围。为了有效地抑制强信号中放级还加了二极管D3作为强信号阻尼二次AGC控制。
四、检波级
经中频放大级放大了的中频信号，由中频变压器送至检波二极管D4进行检波。检波后的残余中频及高次谐波由C14C13和R8组成的RCπ型电路予以滤除。音频信号由C15耦合到低放级去放大。电位器Rw是音量调节电位器兼作开关。检波后的直流成分经R4、C8组成的退耦电路送到T2的基极作为AGC控制之用。
五、低放级与功率输出级
T4为低频放大级，接成固定偏置电路，工作电流一般取0.5～1mA范围。
输出级为典型的OTL电路，由T5、T6和T7等组成。其中T5为激励级，T6、T7为互补推挽输出级。R15、R16为激励级T5的偏置；R18使T6、T7两管基极保持固定的电位差，改变R18可改变输出级的静态工作点。输出级工作电流一般取1.5～5mA范围。C16为交流负反馈，C19为输出电容，C12、R14、C20为电源去耦电路的电容、。另外，输出级T6、T7的中点电位（3v）可由R16来调节。
